バイオスターVIIBIOSTAR 7
カタログ アプリケーションマニュアル バイオスター取扱説明書 添付文書 ヒューズ交換方法 チャンバー内部メンテナンス方法 チャンバー側部のねじ 固定方法 SD カード交換・抜き差し方法(SN70103以降) ロッキングリング爪 固定方法
バイオスターシステム

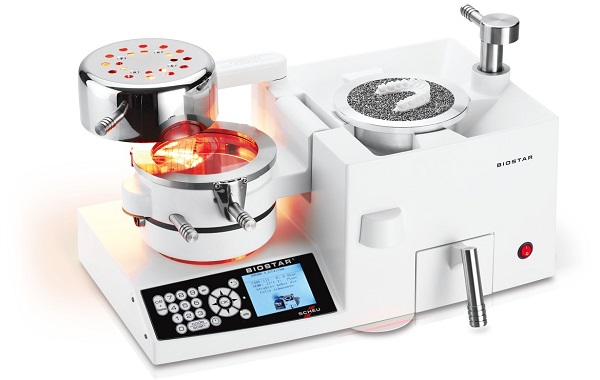

熱可塑性材料からクリアリテーナーなどの歯科用装置を作製するために用いる、歯科用加圧成形器です。僅か1秒でヒーターが作業温度に達する「即熱ヒーター」を採用しているほか、業界トップクラスの「6気圧」のパワーでプレートを加圧することができ、適合性の良い高精度な成形が可能です。バイオスターに搭載されたスキャナーでバーコードを読み取ることで、加熱温度・加熱時間・冷却時間を自動的に設定できます。バイオスターデモ動画
バイオスターの使用方法を紹介しています。
アプライアンスの精度を高める効率的な構造
バイオスターの大きな特徴は、プレートが模型に接する面を加熱できる構造にあります。加圧成形器は加熱性能が非常に重要ですが、温められた面が模型に接地しプレスされることにより、アプライアンスの適合精度を高めています。
もちろんプレート表面だけでなく、ハロゲンヒーターの赤外線加熱により(厚みにかかわらず)プレート全体を加熱することができます。
業界トップクラスの加圧力

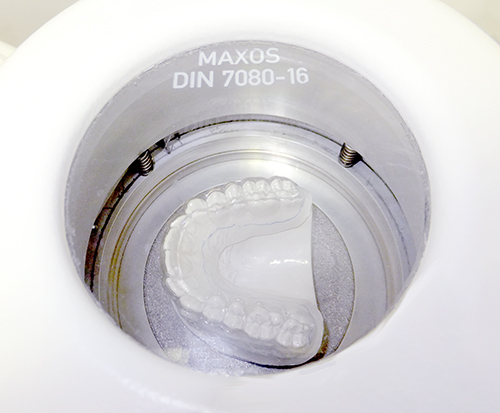

バイオスターの加圧力は6気圧です。業界でもトップクラスの高い加圧力により、プレートの模型への密着度をアップしています。
加圧中の様子はチャンバーのガラス窓越しに確認することができます。

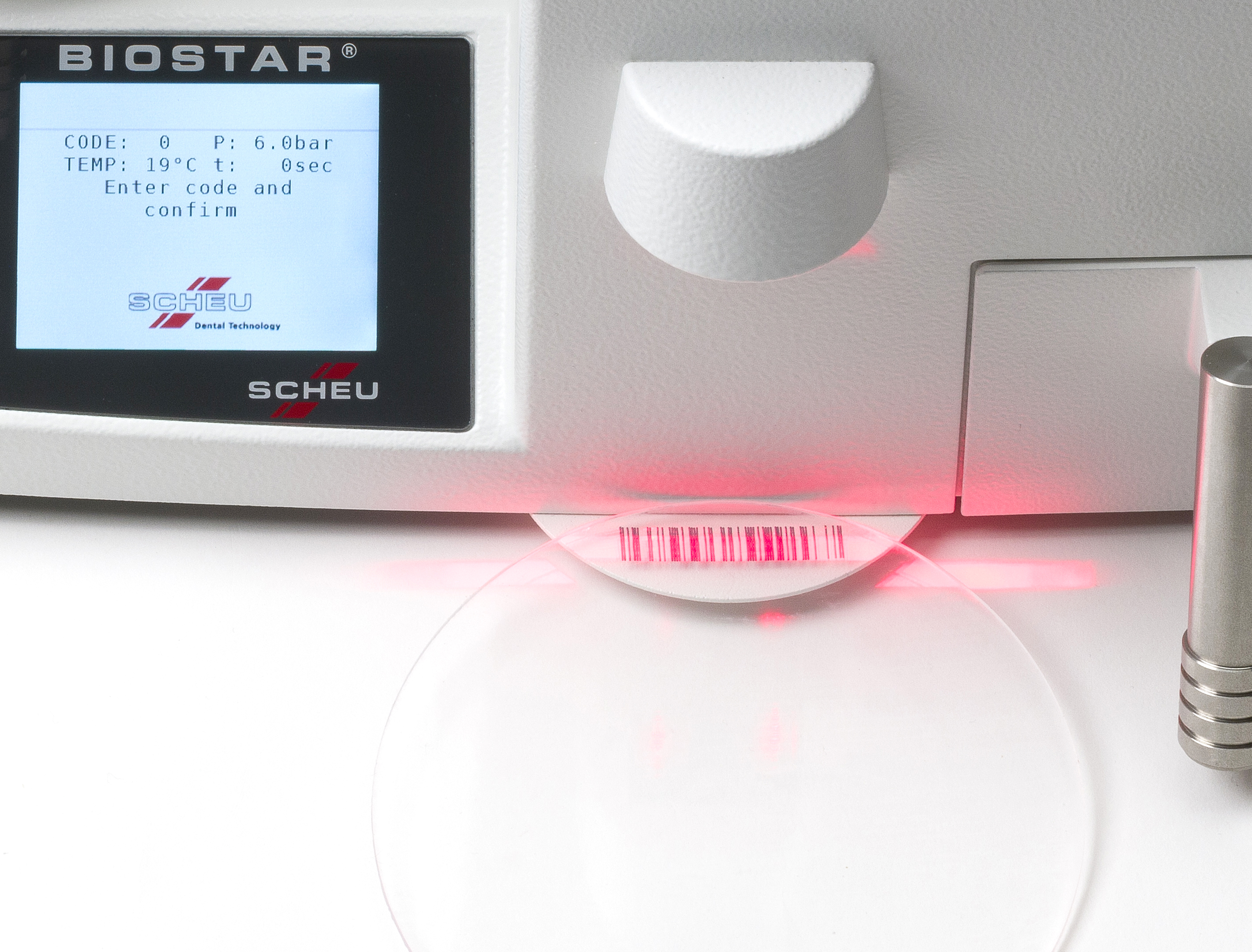

便利なバーコードリーダー
プレートまたは箱に印刷されているバーコードを、バイオスター前面にある半円形の板の上に置くと、プレート情報を読み出し、自動的に加熱時間・加熱温度・冷却時間が入力されます。
また、従来のようにマニュアルで3桁のコードを入力することで、加熱時間・加熱温度・冷却時間を設定することも可能です。
大きなカラー液晶パネル
新型の7型では、従来のモノクロ液晶画面から大型のカラー液晶画面に変わりました。スイッチはタッチパネルになっており、触れるだけで操作できます。
現在温度、設定時間、設定温度、残り時間、設定圧力等の情報はもちろんのこと、操作手順、プレート情報、装置の作り方、トラブルシューティングなど多くの情報をカラーで表示します。※言語は英語です
多くの情報を表示
大きなカラー液晶画面に、装置製作マニュアル・装置製作ビデオ・プレート情報・トラブルシューティングなど多くの情報を表示することができます。今まで紙のマニュアルに書かれていた情報が、器械本体の画面でも見られるようになりました(英文)。
深くなったモデルカップ
製作したいアプライアンスに合わせて、模型をステンレスペレットに埋没する方法、もしくはモデルプラットフォーム上に置く方法を選ぶことができます。
また、従来型と比べモデルカップが深い構造(底~縁まで:4.5cm)になったため、マウンティングプレートがついたままの模型を埋没することができるようになりました。
付属品のペレットカバーを使用すると、ステンレスペレットが圧接したプレートに食い込まなくなります。
ステンレスペレット収納用ドロアー
モデルカップから溢れた余分なステンレスペレットは、下に落ちてドロアー(引き出し)に集まるようになっています。
また、模型を埋没する際はドロアーを引き出し、ドロアーからそのままモデルカップへ注ぐことができます。
バイオスター設置に際して

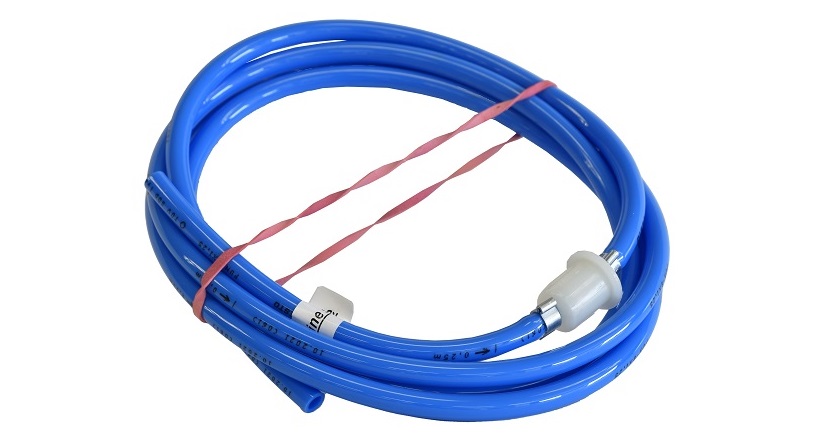

商品番号:3102812
エアーホースフィルター付き2m
※フィルター単品販売はなし
バイオスター設置の前に下記をご確認ください。

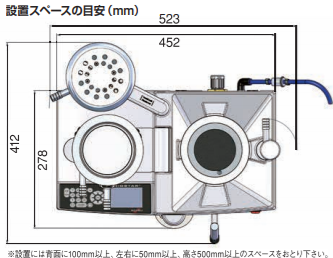

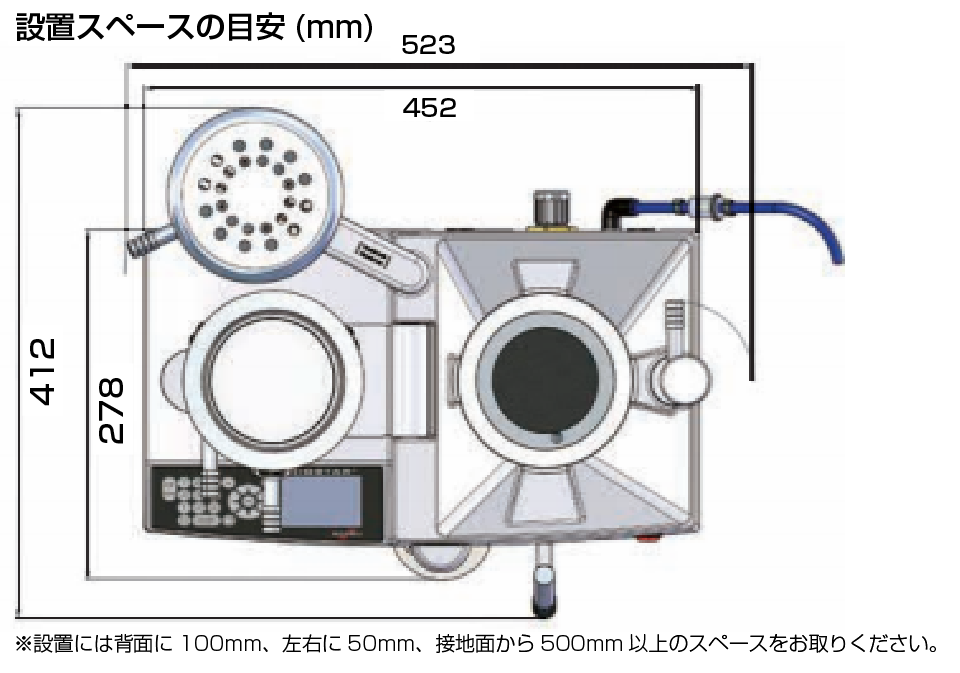

- バイオスターの寸法は452(W)×278(D)×248(H)mmですが、背面に100mm以上、左右に50mm以上、高さ500mm以上のスペースをおとりください。
- バイオスター背面のホース差込口は外径8㎜のエアーホースに適合します。バイオスター購入時、付属品としてエアーホース(2m)が付属しておりますので、ホース分岐用の継ぎ手などをご用意ください。長さが足りない場合は、別途耐圧エアーホースをご準備ください。
※この時、コンプレッサーからの気圧が6気圧以上確保されることを確認してください
>エアーホースの抜き差し方法はこちら【youtube】 - 電源コードは3Pプラグです。2Pには変換せず、またタコ足配線にはせず直接コンセントに差してご使用ください。
仕様
商品番号 | 3021 | |
---|---|---|
電源 | AC100V 50/60Hz | |
消費電力 | 750W | |
圧力 | 5~6bar | |
寸法 | 452(W)×278(D)×248(H) ※奥行278mmは、ヒーターをセットポジションにした時の寸法です。 |
|
重量 | 14kg | |
付属品 | 電源コード(3Pプラグ)、フィルター付ホース2m(外径8mm)、ステンレスペレット、ペレットカバー、プレートサンプラー、本体カバー、磁石付き刷毛、シリコーングリース、交換用パッキン |
薬事情報
販売名 | バイオスターⅦ |
---|---|
一般的名称 | 歯科技工用成型器 |
医療機器承認/認証/届出番号 | 13B2X00107000040 |
医療機器分類 | 一般医療機器 |
製造販売業者 | 株式会社JM Ortho |
詳細は総合カタログの「バイオスターシステム」の章からもご覧いただけます。
