【CAシステム 機器販売終了のお知らせ】
現在、CAシステム(CAスマート、CAフォトサポート、CAチェッカー)の販売は終了しております。
CAプレート、CAプライヤーなどは引き続き取り扱いがございます。


CAシステム

CA(CLRAR-ALIGNER)システムは、歯に固定式の装置を接着する従来法と違い、着脱可能なマウスピースを用いる矯正システムです。ブラケットやワイヤーも装着しないので目立ちませんが、比較的簡単な矯正治療にしか適用できません。セットアップモデルを用いて一歯ずつ移動量を計測し、段階的に作製されたスプリントを装着することによって歯牙を徐々にふさわしい位置へ移動していきます。

※CA-システムは弊社主催の「CAシステムセミナー」を受講された歯科医院・技工所様へのみの販売になります。セミナーの開催につきましては、弊社のセミナー案内をご覧ください。※現在、セミナー開催の予定はございません。

CA-スマート 機器販売終了

CAのセットアップテクニックを素早くスマートに行う為のソフトウェアです。セットアップモデルの調整の際の移動量、角度をデジタルで計測可能です。PCモニターにはライブな画像データを表示します。専用のCAWebcamを同梱。

作製工程はこちら

作製工程

  • CAスマートCAスマート

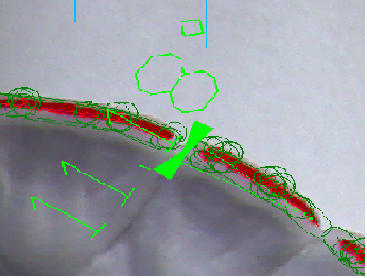

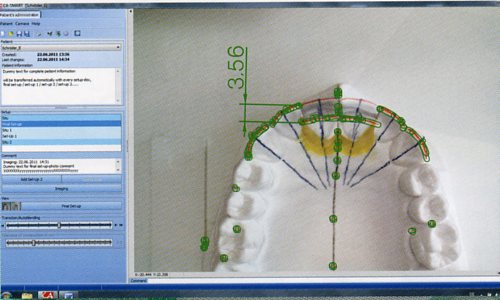

    画面上の緑色のサークル内がCAシステム所定の移動許容範囲となり、歯を移動させる際の目安となります。Situ(治療前)模型とFinal Setup(目標とする治療後)模型を撮影後オーバーラップ表示させ、最終的な全移動量、角度を計測します。

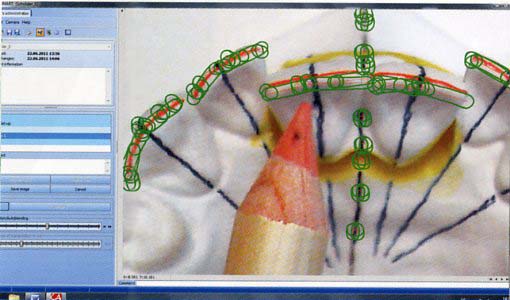

  • CAスマートカメラのライブ撮影下で移動する歯牙部分を拡大し、移動許容範囲内で歯を移動して光重合レジンで固定したらセットアップ模型が完成、スプリント製作に使用します。

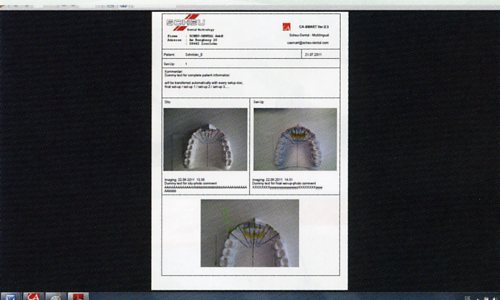

  • CAスマート作業記録は瞬時にPDFファイルに整理し、保存できます。医院名、技工所名、患者名、年月日、コメント、移動量などが記録されます。

CAフォトサポート 機器販売終了

CAWebcamを固定するための専用サポートです。高さ調節が可能で安定性に優れています。スケールを自動的に調整するためのカリブレーションプレートがついています。

CAチェッカー 機器販売終了

USBポート付きデジタル計測器。表面を良く磨かれた重量感のある御影石製のベースプレートとモデルホルダーで、高い安定性を実現しています。モデル上で、セットアップ前後のトルク・アンギュレーション量の計測を。容量製のセンサーにより精密に行うことが可能です。

作製工程はこちら

作製工程

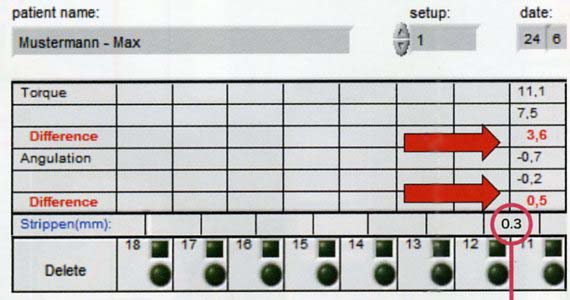

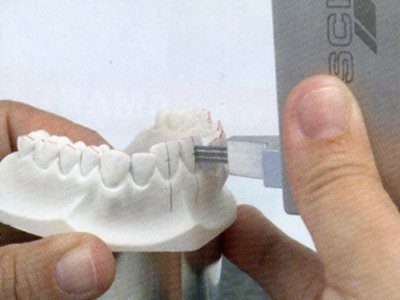

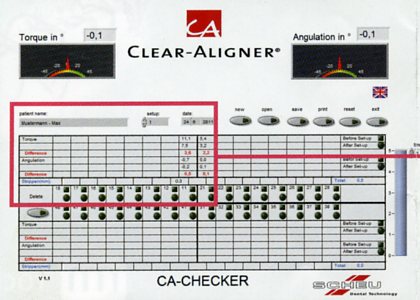

  • CAチェッカーチャート内の対応する歯の部位の四角いボタンをクリック後、中央の針をFA-Point(臨床歯冠の中点)に合わせ、3本の針全てが歯面に接触するように歯軸に並行に合わせ、セットアップ前のトルク、アンギュレーションを計測。セットアップ後はチャート内の対応する歯牙部位の丸いボタンをクリック後、同様に行います

  • CAチェッカーCAチェッカー

    カメラのライブ撮影下で移動する歯牙部分を拡大し、移動許容範囲内で歯を移動して光重合レジンで固定したらセットアップ模型が完成、スプリント製作に使用します。

エキスパンションセット 機器販売終了

左右側方からの撮影に使用するフィキシングブロックとモデルホルダーが入っているほか、モデルホルダーを使用したまま咬合器へのマウントと模型の着脱を可能にするCA-マトリックスなどがセットになっています。上下顎に使用する場合は2セット必要です。

CAプレート

生体親和性のある信頼の高い材質で、優れた透明性と適度な弾力性を持つ、CA専用のプレートです。

  • ソフト(0.5mm)
  • ミディアム(0.625mm)
  • ハード(0.75mm)

プレートの種類ごとにSoft mediam Hardのプリントがされており、識別しやすい仕様となっております。

CAプライヤー

CAをより効果的に使用して頂くために、CAシステム専用のCAプライヤー TIP1、TIP2、TIP3、TIP4をご用意致しました。CAスプリントを挟むだけでバブルを簡単に付与できます。

TIP1
大きめのバブルで、歯間乳頭部に付与してボールクラスプのように維持効果を出すものです。
TIP1
小さめのバブルで、歯をローテーションさせたい時に使用します。
TIP3
楕円形の凹みを切端寄りに付与し、歯冠にトルクを与えます。
TIP4
U字形の凹みを歯頚部寄りに付与し、歯根にトルクを与えます。

※TIP3・4はハンドル部のスクリューによってアクチベーション量の調節が可能です。

セットアップワックス

セットアップ模型作製時の使用に適したユーティリティワックスです。指先の熱で柔らかくなりますが、一般的なユーティリティワックスと比べてべたつきが少なく操作性がよいため、素早く排列が行えます。ホワイトカラーの採用により、模型が汚れにくいことも特徴です。

CAクリアアライナーBOOK

クリアアライナー(CA)による矯正治療を長年にわたり臨床に取り入れ、研究を続けておられるPablo Echarri先生による本です。最新のプロトコルに基づいた診断と治療および豊富な技法を用いた臨床応用について紹介しています。ベーシック編とアドバンス編の2種類のラインナップで、アドバンス編のみ日本語版がございます。

商品名 言語 商品番号
CAクリアアライナー 英語 5305
CAクリアアライナーアドバンス 英語 5309
CAクリアアライナーアドバンス 日本語 5309J
